機床系列

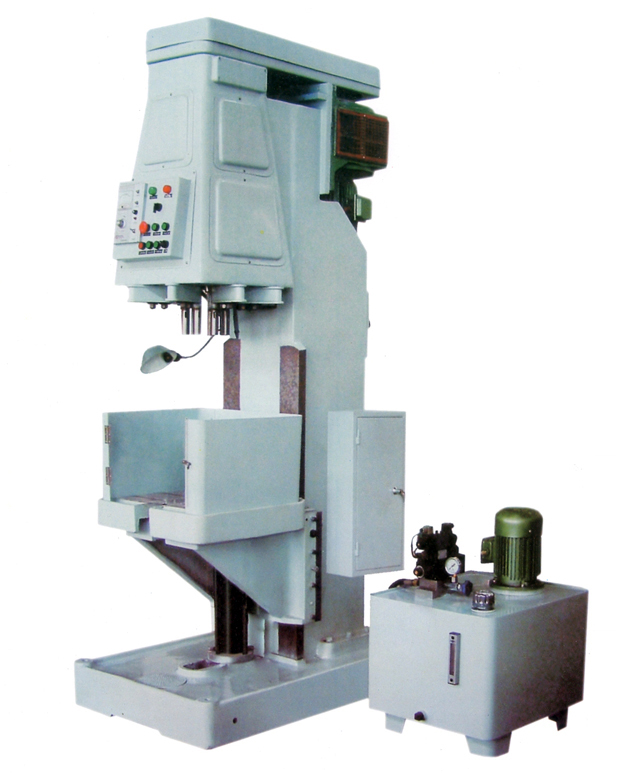

名稱：半軸專用軸鉆床
詳細信息
：
可調多軸鉆床
| 型號規格 | KZ2-B1-8 | KZ2-B2-8 | KZ2-B3-8 | KZ2-B3-10 | KZ2-B4-8 | KZ2-B4-10 | KZ2-B4-12 |
| 主軸數 | 8 | 8 | 8 | 10 | 8 | 10 | 12 |
| 主軸錐孔 | 莫氏一號 |
莫氏二號 （莫氏一號） |
莫氏二號 |
莫氏二號 （莫氏一號） |
莫氏二號 | 莫氏二號 | 莫氏二號 |
| 最大鉆孔直徑 |
鑄鐵Φ14 銅Φ11 |
鑄鐵Φ16 銅Φ13 |
鑄鐵Φ20 銅Φ17 |
鑄鐵Φ16 銅Φ13 |
鑄鐵Φ23 銅Φ20 |
鑄鐵Φ20 銅Φ17 |
鑄鐵Φ17 銅Φ14 |
| 加工范圍 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 | Φ230-Φ280 |
| 主軸端面到工作臺距離（mm） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
220-460 （470-710） |
| 工作臺面（mm） | 600*550 | 600*550 | 600*550 | 600*550 | 600*550 | 600*550 | 600*550 |
| 中心軸軸心線至導軌距離 | 290 | 290 | 290 | 290 | 290 | 290 | 290 |
| 主軸轉速（r/min）(無級調速) | 500-1000 |
300-500 （500-1000） |
300-500 |
300-500 （500-1000） |
300-500 | 300-500 |
300-500 （500-1000） |
| 工作總送進行程 | 300 | 300 | 300 | 300 | 300 | 300 | 300 |
| 送進運動 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
液壓驅動 無級調速 |
| 工作臺最大送進力kg | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 |
| 主軸間最小距離 | 41（31） | 41（31） | 41（31） | 41（31） | 41（31） | 41（31） | 41（31） |
| 主電動機(kw) |
YCT160-4B 3 |
YCT180-4A 4 |
YCT200-4A 5.5 |
YCT200-4A 5.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
YCT200-4B 7.5 |
| 液壓驅動單機（kw） |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
Y90L-4 1.5 |
| 重量（kg）液壓站除外 | ~2400 | ~2450 | ~2500 | ~2550 | ~2600 | ~2650 | ~2700 |
| 外形尺寸（長*寬*高） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
1180*780*2280 （2538） |
技術參數僅(jin)供(gong)參考，按供(gong)需雙方協(xie)議(yi)制作(zuo)。
